一、氣動塑料蝶閥 產品概述

上海川滬閥門有限公司生產的氣動塑料蝶閥SD671S具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90度往復回轉，驅動力矩小等特點。氣動塑料蝶閥主要用于截?cái)唷⒔油?、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。氣動塑料蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過氣動塑料蝶閥所產生的壓力降很小，故具有較好的流量控制特性。
特點：
1、氣動UPVC蝶閥衛生指標符合國家衛生標準要求，介質中重離子含量達超純水標準。
2、氣動UPVC蝶閥具有極佳的強度和韌性，管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
3、氣動UPVC蝶閥具有優良的耐化學腐蝕性能，阻燃性能為自熄性。
4、氣動UPVC蝶閥重量輕、相當于鋼管1/5，銅管的1/6。低熱傳導性能，約為鋼材的1/200。
5、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。
適用場景:
氣動UPVC蝶閥具有閥體重量輕、耐腐蝕性強、材質衛生無毒、耐磨損、易拆卸、維護簡單等特點。氣動UPVC蝶閥被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。

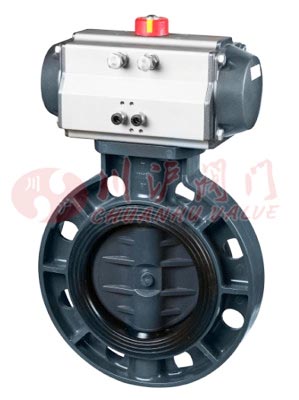

二、氣動塑料蝶閥 產品圖片

氣動塑料蝶閥

三、氣動塑料蝶閥 零部件材料

零件名稱	材料名稱
閥體	UPVC、PPR、PVDF
蝶板	UPVC、PPR、PVDF
閥座	EPDM、FPM
閥桿	2Cr13、45#
"O"型圈	EPDM、FPM

四、氣動塑料蝶閥 技術參數

公稱通徑	50	65	80	100	125	150	200	250	300
公稱壓力	PN1.0、1.6MPa
連接形式	對夾式
密封材質	FPM、EPDM、NBR
適用溫度	0～+60℃
閥體材質	UPVC、CPVC、PP
閥芯材質	UPVC、CPVC、PP、PTFE
適用介質	PVC兼容的食品工業化學溶劑
配用執行機構	GT、AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

五、氣動塑料蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動塑料蝶閥 性能規范

公稱通徑DN	50～300(mm)
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6

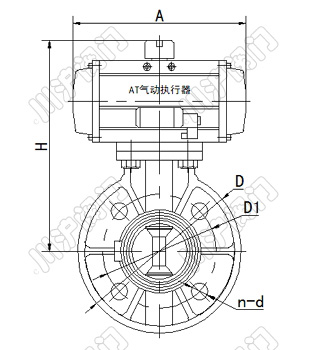

七、氣動塑料蝶閥 結構圖

八、氣動塑料蝶閥 連接尺寸

通徑	英寸″	尺寸
		長度	D	D1-ANSI	D1-JIS	D1-DIN	H	N-d-ANSI	N-d-JSI	N-d-DIN
50	2	43	56.5	120.39	120	125	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	135	8-19	8-19	8-18
125	5	66	130	216	210	210	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	210	8-22	8-23	8-23
250	10	110	255	362	355	350	240	12-25	12-25	12-23
300	12	129	311	432	400	400	297	12-25	12-25	12-23

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動塑料蝶閥.PDF
