    P1法蘭氣動角座閥


    產品展示>> 快速切斷閥>>P1法蘭氣動角座閥




    一、P1法蘭氣動角座閥 產品概述




P1法蘭氣動角座閥是是由法蘭式角座閥和P1系列塑料氣動執行器組成，默認單作用常閉式，可選用常開式，根據管道介質和介質溫度，選擇合適的密封閥座（四氟乙烯PTFE、對位聚苯PPL）。閥門連接方式有內螺紋式、快裝式、焊接式和法蘭式，執行器可選配P1系列（塑料款）、P2系列（不銹鋼304）、P3系列（新款不銹鋼）、P4系列（蓋米款）等，閥門可以和電磁閥組成開關型氣動角座閥，也可以和閥門定位器組成模擬量控制的調節型氣動角座閥。

        	特點：

           Y型設計、流通性好、流阻小、防水錘

響應迅速、密封性好、360°旋轉、可視窗口

節能環保、自潔功能、安全可靠、超長壽命

適用于食品級灌裝、消毒滅菌、制藥及醫療設備等重要場合




    二、P1法蘭氣動角座閥 產品圖片

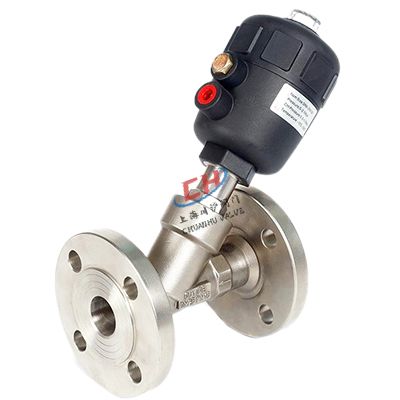

                	P1法蘭氣動角座閥圖片




                	P1法蘭氣動角座閥






    三、P1法蘭氣動角座閥 技術參數






					公稱通徑
					DN10-100mm




					公稱壓力
					PN16（如需更高壓力，訂貨時請注明）




					閥體材質
					不銹鋼(304、316、316L等)系列




					密封材質
					四氟密封（PTFE）、對位聚苯密封（PPL）等




					適用溫度
					T1:-20-150℃、T2：-29-250℃、其他溫度可定制




					連接方式
					螺紋式、焊接式、快裝式、法蘭式




					氣缸選配
					塑料執行器（P1）、不銹鋼執行器（P2）、不銹鋼執行器（P3）、蓋米款執行器（P4）




					控制氣壓
					0.3~0.8MPa




					作用方式
					單作用常閉FC、單作用常開FO，雙作用




					控制方式
					開關型、調節型、智能型、總線型






    四、P1法蘭氣動角座閥 選配






                 控制功能
                 常開（默認常閉）




                 執行機構外殼適用于環境溫度
                 +5℃~+130℃




                 執行機構
                 雙作用




                 位置反饋
                 電子式位置反饋




                 行程
                 獨立可調行程極限，適于高低流量




                 手動
                 手動應急開關




                 先導閥
                 先導閥適用的Namur適配器






    五、P1法蘭氣動角座閥 附件選型






                電磁閥
                雙作用選二位五通、單作用二位三通、單電控雙電控訂貨時注明




                限位開關
                遠程反饋開關信號




                定位器
                輸入模擬量信號（4-20mA或者0-10V），調節閥門開度




                備注
                以上附件不是標準配件，如需配置請訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級






    六、P1法蘭氣動角座閥 結構圖

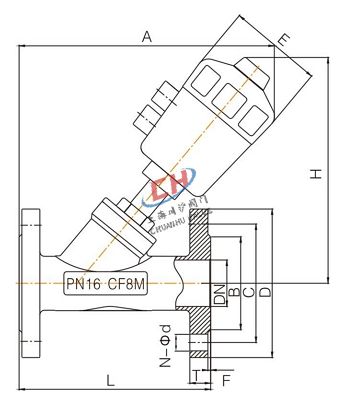

              	P1法蘭氣動角座閥結構圖





    七、P1法蘭氣動角座閥 連接尺寸






			通徑DN
			規格Inch
			執行器
			L
			T
			f
			D
			C
			B
			N-φd
			A
			H
			E




			15
			1/2
			φ50
			120
			14
			2
			95
			65
			40
			4-φ14
			165
			145
			64




			20
			3/4
			φ50
			130
			14
			2
			105
			75
			50
			4-φ14
			170
			150
			64




			25
			1
			φ63
			140
			14
			2
			115
			85
			60
			4-φ14
			210
			183
			80




			32
			1-1/4
			φ63
			150
			16
			2
			135
			100
			70
			4-φ18
			220
			185
			80




			40
			1-1/2
			φ63
			180
			16
			2
			145
			110
			80
			4-φ18
			230
			195
			80




			50
			2
			φ80
			195
			16
			2
			160
			125
			92
			4-φ18
			260
			230
			100




			65
			2-1/2
			φ100
			230
			18
			2
			185
			145
			115
			4-φ18
			320
			290
			126




			80
			3
			φ100
			250
			18
			2
			195
			160
			130
			8-φ18
			360
			315
			126







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。








        	 下載：上海川滬閥門有限公司-產品樣本-P1法蘭氣動角座閥.PDF
