    水用電磁閥






    一、水用電磁閥 產品概述




     上海川滬閥門有限公司生產的水用電磁閥適用于以水或液體為工作介質，可自動化控制或遠程制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故隊工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。

        1.電磁先導膜片式操作結構

        2.閥門流量比普通閥提高10%

        3.采用特殊密封結構和特種密封材料無泄漏

        4.壽命長是同類產品的5倍以上

        5.工作平穩噪音低、無水錘沖擊、無顫抖聲

        6.采用膜片式、對介質潔凈度要求較低

        7.不銹鋼可動鐵芯經久耐用，反應快速；

        8.配管方式可任意角度安裝,為增強壽命好是水平管線圈朝上

        9.防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）

        10.引用標準：GB3836·9 防爆標志 Exm I/IIT4(國產線圈)


    二、水用電磁閥 產品圖片







          水用電磁閥

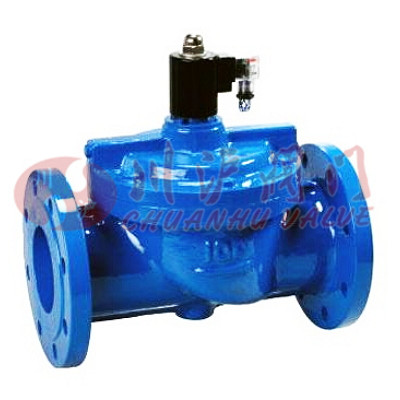

          水用電磁閥(鑄鐵法蘭連接)





    三、水用電磁閥 技術參數







          工作介質DN
          水、粘度≤4E的油及其它非腐蝕性流體




          介質溫度℃
          ≤60




          公稱壓力（Mpa）
          1.0




          工作壓差（Mpa）
          0.05~1.0
          0.1~1.0
          0.15~1.0




          電源電壓
          AC220V其余規格可作特殊訂貨




          額定流量系數（KV）
          按JB/T7352-94規定




          寫落量（ml/min）
          按JB/T7352-94·F規定




          公稱通徑
          10
          15
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          250
          300




          功耗
          36VA
          50VA

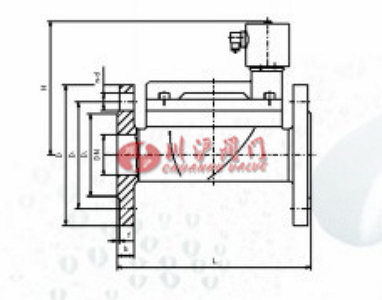

    四、水用電磁閥 結構圖







          水用電磁閥圖紙





    五、水用電磁閥 安裝尺寸







          公稱通徑DN
           內螺紋連接
           法蘭連接




           外形尺寸
           內螺紋
           外形尺寸
           法蘭尺寸




           H
           L
           G
           H
           L
           D
           D1
           D2
           n-d
           b
           f




           15
           112
           80
           1/2












           20
           119
           80
           3/4







           3




           25
           123
           90
           1
           130
           160
           115
           85
           65
           4-φ14
           16
           3




           32
           137
           140

           137
           180
           140
           100
           76
           4-φ18
           18
           3




           40
           152
           156

           152
           200
           150
           110
           84
           4-φ18
           18
           3




           50
           164
           180
           2
           152
           230
           165
           125
           99
           4-φ18
           20
           3




           65



           222
           290
           185
           145
           118
           4-φ18
           20
           3




           80



           239
           310
           200
           160
           132
           4-φ18
           22
           3




           100



           255
           350
           220
           180
           156
           4-φ18
           24
           3




           125



           416
           400
           250
           210
           184
           4-φ18
           26
           3




           150



           440
           480
           285
           240
           211
           8-φ22
           26
           3




           200



           443
           600
           340
           295
           266
           8-φ22
           26
           3




           250



           493
           730
           395
           350
           319
           8-φ22
           28
           3




           300



           549
           850
           445
           400
           370
           8-φ22
           28
           4






        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
