    P4氣動調節型角座閥


    產品展示>> 快速切斷閥>>P4氣動調節型角座閥




    一、P4氣動調節型角座閥 產品概述




P4氣動調節型角座閥是是由法蘭式角座閥和P4蓋米款系列氣動執行器和智能型閥門定位器組成，可以接受模擬量信號4-20mA實現對管道介質流量大小的調節，定位器帶反饋信號，輸出信號4-20mA反饋閥門開度大小，默認單作用常閉式，可選用常開式，根據管道介質和介質溫度，選擇合適的密封閥座（四氟乙烯PTFE、對位聚苯PPL）。閥門連接方式有內螺紋式、快裝式、焊接式和法蘭式，執行器可選配P1系列（塑料款）、P2系列（不銹鋼304）、P3系列（新款不銹鋼）、P4系列（蓋米款）等，閥門可以和電磁閥組成開關型氣動角座閥，也可以和閥門定位器組成模擬量控制的調節型氣動角座閥。

        	特點：

           Y型設計、流通性好、流阻小、防水錘

響應迅速、密封性好、360°旋轉、可視窗口

節能環保、自潔功能、安全可靠、超長壽命

適用于食品級灌裝、消毒滅菌、制藥及醫療設備等重要場合

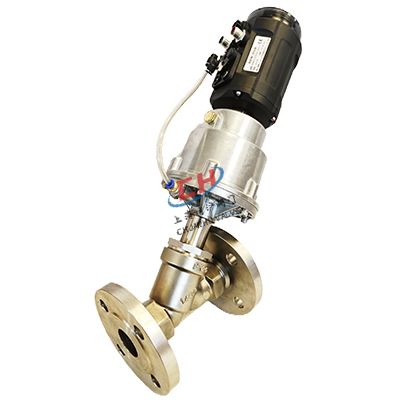

    二、P4氣動調節型角座閥 產品圖片






                	P4氣動調節型角座閥圖片




                	P4氣動調節型角座閥






    三、P4氣動調節型角座閥 技術參數






					公稱通徑
					DN10-100mm




					公稱壓力
					PN16（如需更高壓力，訂貨時請注明）




					閥體材質
					不銹鋼(304、316、316L等)系列




					密封材質
					四氟密封（PTFE）、對位聚苯密封（PPL）等




					適用溫度
					T1:-20-150℃、T2：-29-250℃、其他溫度可定制




					連接方式
					螺紋式、焊接式、快裝式、法蘭式




					氣缸選配
					塑料執行器（P1）、不銹鋼執行器（P2）、不銹鋼執行器（P3）、蓋米款執行器（P4）




					控制氣壓
					0.3~0.8MPa




					作用方式
					單作用常閉FC、單作用常開FO，雙作用




					控制方式
					開關型、調節型、智能型、總線型






    四、P4氣動調節型角座閥 選配






                 控制功能
                 常開（默認常閉）




                 執行機構外殼適用于環境溫度
                 +5℃~+130℃




                 執行機構
                 雙作用




                 位置反饋
                 電子式位置反饋




                 行程
                 獨立可調行程極限，適于高低流量




                 手動
                 手動應急開關




                 先導閥
                 先導閥適用的Namur適配器






    五、P4氣動調節型角座閥 附件選型






                電磁閥
                雙作用選二位五通、單作用二位三通、單電控雙電控訂貨時注明




                限位開關
                遠程反饋開關信號




                定位器
                輸入模擬量信號（4-20mA或者0-10V），調節閥門開度




                備注
                以上附件不是標準配件，如需配置請訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級

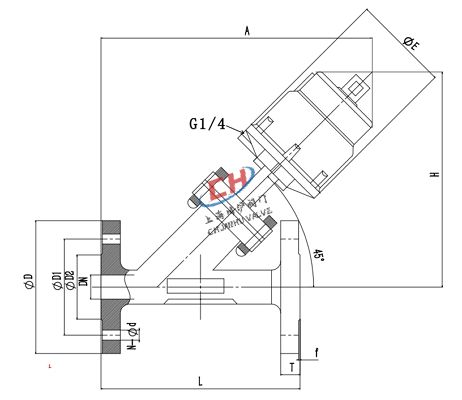

    六、P4氣動調節型角座閥 結構圖






              	P4氣動調節型角座閥結構圖





    七、P4氣動調節型角座閥 連接尺寸






			規格
			執行器
			L
			A
			H
			D
			D1
			T
			F
			N-φ18
			E




			DN15
			50













			70












			DN20
			50
			130
			210
			160
			105
			75
			14
			2
			4-φ14





			70
			215
			170
			2
			4-φ14





			DN25
			50
			140
			215
			180
			115
			85
			14
			2
			4-φ14





			70
			195
			2
			4-φ14





			DN32
			70
			150
			225
			195
			135
			100
			16
			2
			4-φ18





			90
			215
			2
			4-φ18





			DN40
			70
			180
			/











			90
			260
			220
			145
			110
			16
			2.5
			4-φ18






			  DN50
			70

			  195
			/











			90
			270
			228
			160
			125
			16
			2.5
			4-φ18





			125
			320
			283
			4-φ18





			DN65
			125
			225
			340
			295
			185
			145
			18
			3
			4-φ18





			160
			/











			DN80
			125
			245
			360
			315
			195
			160
			20
			3
			8-φ18





			160
			395
			355
			8-φ18





			DN100
			160
			300
			430
			385
			215
			180
			22
			3
			8-φ18








        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
