    D973H電動三偏心蝶閥


    產品展示>> 電動蝶閥>>D973H電動三偏心蝶閥




    一、D973H電動三偏心蝶閥 產品概述




     上海川滬閥門有限公司生產的D973H電動三偏心蝶閥D973H、D943H采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

        特點：

         1.多層次硬密封蝶閥密封是采用軟硬層金屬片層疊成，通過高精度機械加工成形，嵌裝在蝶板上與閥座吻合，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封性能．

2.采用三維偏心結構，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能．

3.結構獨特，操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能可靠，使用壽命長．

4.蝶閥設有密封調節裝置,長期使用后若密封性能下降,可調節蝶板密封圈向發座靠近即可恢復原有密封性能,大大地提高使用壽命.


        適用場景:

        D973H、D943H 電動三偏心蝶閥被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截?cái)嗔黧w使用。


    二、D973H電動三偏心蝶閥 產品圖片

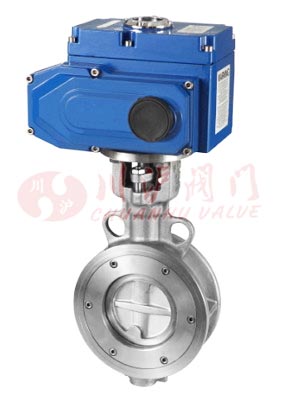

          D973H電動三偏心蝶閥

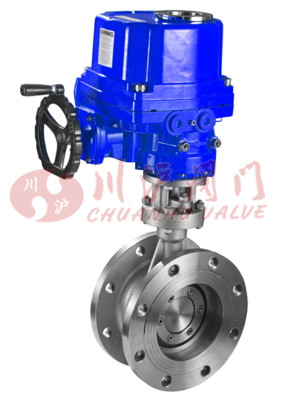

          D943H電動三偏心蝶閥




          D973H電動三偏心蝶閥(對夾連接)
          D943H電動三偏心蝶閥(防爆型法蘭連接)





    三、D973H電動三偏心蝶閥 零部件材料







          零部件
          材料




            底座
            HT200、WCB、CF3、CF3M、CF8、CF8M




            下軸套
            銅合金、304、316




            閥體
            HT200、WCB、CF3、CF3M、CF8、CF8M




            密封圈
            NBR丁晴橡膠、PTFE、PPL、304、316




            壓板、蝶板
            HT200、WCB、CF3、CF3M、CF8、CF8M




            固定銷
            25、35、45




            上、下閥軸
            2Cr13、304、316、316L




            上軸套
            銅合金、304、316




            填料
            聚四氟乙烯/柔性石墨




            填料壓蓋組件
            HT200、WCB、CF3、CF3M、CF8、CF8M





    四、D973H電動三偏心蝶閥 技術參數







                公稱通徑DN(mm)
                50~1200




                允許壓差(MPa)
                ≤ 公稱壓力




                動作范圍
                0～90°




                泄露量
                按GB/T4213-92，為Kv值的10-4




                基本誤差
                ±2.5%




                回差
                ±2.5%




                死區
                1% (可調)




                可調范圍
                50:1




                配置執行機構
                選配PSQ、HQ、361RS、CH等系列角行程電動執行機構




                控制方式
                開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)





    五、D973H電動三偏心蝶閥 執行器參數







          執行器類別
          CH系列執行器參數
          HQ系列執行器參數




          電源電壓
          標準：220V    AC單相  可選：110V AC 單相、380/440V    AC 三相、24V/110V/220V AC




          輸出力矩
          50N·M～2000N·M
          50N·M～3000N·M




          動作范圍
          0～90° 0～360°
          0～90°、0°～270°可選




          控制方式
          開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)




          動作時間
          15秒/30秒/60秒
          18S～112S




          保護裝置
          過熱保護
          內置過熱保護、過載保護




          環境溫度
          -30°～60°
          -20℃～+70℃




          手動操作
          同附帶手柄操作
          機械離合機構，配手輪操作




          機械限位
          電氣、機械二重限位
          2個外部調整螺栓




          防護等級
          IP65
          IP65、IP67、可定制IP68




          防爆等級
          無防爆
          ExdⅡ BT4,ExdⅡ CT6




          位置測量
          可選裝開關或電位計
          電位計、比例控制單元




          驅動電機
          8W/E
          鼠籠式異步電機




          進線接口
          PE1/2〞進線線鎖
          2個 PF 3/4"




          殼體材料
          鋁合金
          鋼，鋁合金，鋁青銅，聚碳酸脂




          外涂層
          干粉，環氧聚酯，具有超強防腐功能




          采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

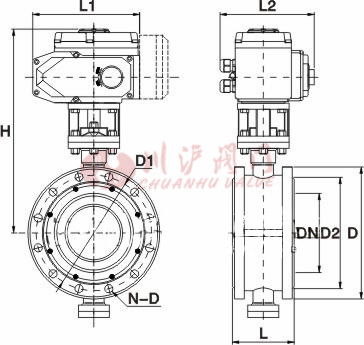

    六、D973H電動三偏心蝶閥 結構圖







          D973H電動三偏心蝶閥結構圖





    七、D973H電動三偏心蝶閥 連接尺寸








                  主要外形尺寸-PN16（16bar）




                  公稱通徑

                    [DN]
                  尺寸[mm]
                  執行器選配




                  L
                  L1
                  L2
                  H
                  D
                  D1
                  D2
                  N-D




                  50
                  108
                  165
                  150
                  250
                  160
                  125
                  99
                  4-18
                  CHV-005
                  CHQ-010




                  65
                  112
                  190
                  170
                  270
                  180
                  145
                  118
                  4-18
                  CHV-005
                  CHQ-010




                  80
                  114
                  190
                  170
                  290
                  195
                  160
                  132
                  8-18
                  CHV-005
                  CHQ-010




                  100
                  127
                  270
                  220
                  310
                  215
                  180
                  156
                  8-18
                  CHV-010
                  CHQ-020




                  125
                  140
                  270
                  220
                  380
                  245
                  210
                  184
                  8-18
                  CHV-010
                  CHQ-020




                  150
                  140
                  270
                  220
                  410
                  280
                  240
                  211
                  8-22
                  CHV-010
                  CHQ-020




                  200
                  152
                  270
                  220
                  465
                  335
                  295
                  266
                  12-22
                  CHV-020
                  CHQ-030




                  250
                  165
                  270
                  220
                  505
                  405
                  355
                  319
                  12-26
                  CHV-040
                  CHQ-040




                  300
                  178
                  270
                  220
                  580
                  460
                  410
                  370
                  12-26
                  CHV-060
                  CHQ-050




                  350
                  190
                  270
                  220
                  640
                  520
                  470
                  429
                  12-26
                  CHV-080
                  CHQ-060




                  400
                  216
                  270
                  220
                  695
                  580
                  525
                  480
                  16-30
                  CHV-100
                  CHQ-080




                  450
                  222
                  270
                  220
                  755
                  640
                  585
                  548
                  20-30
                  CHV-120
                  CHQ-100




                  500
                  229
                  270
                  220
                  820
                  710
                  650
                  609
                  20-33
                  CHV-140
                  CHQ-120







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
