D971F46電動襯氟蝶閥
一、D971F46電動襯氟蝶閥 產品概述
上海川滬閥門有限公司生產的D971F46電動襯氟蝶閥，有開關型和調節型二種，襯氟蝶閥與電子式電動執行機構配套，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，D971F46電動襯氟蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大。襯四氟電動蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，D971F46電動襯氟蝶閥。
特點：
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，90°回轉開啟迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨於直線，調節性能好。
5、密封材料耐老化、耐腐蝕、可適用多種介質。
適用場景:
襯四氟電動蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。
二、D971F46電動襯氟蝶閥 產品圖片
 |
 |

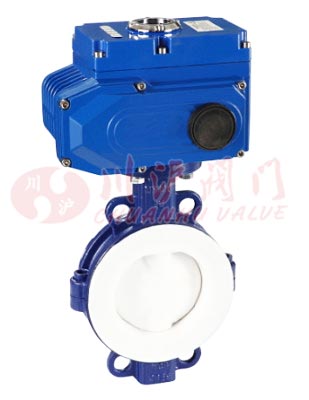

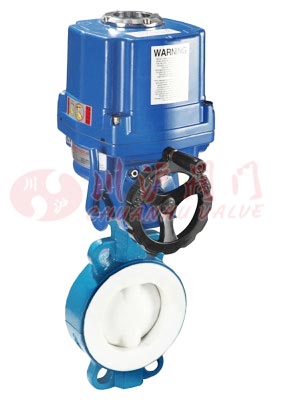

| D971F46電動襯氟蝶閥 | 電動防爆襯氟蝶閥 |
三、D971F46電動襯氟蝶閥 零部件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | (球墨鑄鋼、鑄鋼、不銹鋼)+F46 |
| 蝶板 | (灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨 |
四、D971F46電動襯氟蝶閥 技術參數
| 稱通經DN(mm) | 50～1600 | ||
|---|---|---|---|
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 |
| 密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
| 強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
| 適用溫度 | 丁腈橡膠：-40℃～90℃、氟橡膠：-20℃～200℃ | ||
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
| 泄漏率 | 符合GB/T13927-92標準 | ||
| 驅動方式 | 電動 | ||
| 配置執行機構 | 可配PSQ、HQ、UNIC、361RS、CH等系列角行程電動執行機構 | ||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | ||
五、D971F46電動襯氟蝶閥 執行器參數
| 執行器類別 | CH系列執行器參數 | HQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||
六、D971F46電動襯氟蝶閥 性能規范
| 公稱通徑 | DN（mm） | 50～1600 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用溫度 | ≤150℃ | |||
| 適用介質 | 具有腐蝕性介質 | |||
七、D971F46電動襯氟蝶閥(對夾式) 結構圖
 |
八、D971F46電動襯氟蝶閥(對夾式) 連接尺寸
| 主要外形尺寸-PN16（16bar） | ||||||||
|---|---|---|---|---|---|---|---|---|
| 公稱通徑 DN |
尺寸mm | 執行器選配 | ||||||
| L | L1 | L2 | H | D | N-D | |||
| 50 | 42 | 165 | 150 | 296 | 120 | 4-23 | CHV-005 | CHQ-010 |
| 65 | 44.7 | 165 | 150 | 310 | 136.2 | 4-26 | CHV-005 | CHQ-010 |
| 80 | 45.2 | 165 | 150 | 316 | 160 | 8-18 | CHV-005 | CHQ-010 |
| 100 | 52.1 | 190 | 170 | 340 | 185 | 4-24 | CHV-010 | CHQ-020 |
| 125 | 54.4 | 190 | 170 | 353 | 245 | 4-23 | CHV-010 | CHQ-020 |
| 150 | 55.8 | 270 | 220 | 396 | 238 | 4-25 | CHV-010 | CHQ-020 |
| 200 | 60.6 | 270 | 220 | 430 | 295 | 4-25 | CHV-020 | CHQ-030 |
| 250 | 65.6 | 270 | 220 | 462 | 357 | 4-29 | CHV-040 | CHQ-040 |
| 300 | 76.5 | 270 | 220 | 507 | 407 | 4-29 | CHV-060 | CHQ-050 |
| 350 | 76.5 | 270 | 220 | 538 | 467 | 4-30 | CHV-080 | CHQ-060 |
| 400 | 86.5 | 270 | 220 | 570 | 515 | 4-30 | CHV-100 | CHQ-080 |
| 450 | 105.6 | 270 | 220 | 592 | 565 | 4-30 | CHV-120 | CHQ-100 |
| 500 | 131.8 | 270 | 220 | 650 | 620 | 4-33 | CHV-140 | CHQ-120 |
| 600 | 152 | 270 | 220 | 650 | 725 | 4-36 | CHV-160 | CHQ-140 |
| 700 | 163 | 270 | 220 | 650 | 840 | 4-36 | CHV-180 | CHQ-160 |
| 800 | 188 | 270 | 220 | 650 | 950 | 4-39 | CHV-200 | CHQ-180 |

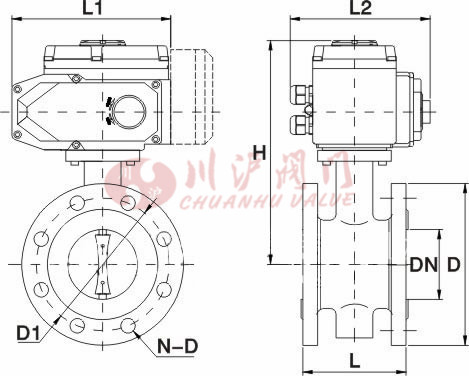

九、D941F46電動襯氟蝶閥(法蘭式) 結構圖
 |
十、D941F46電動襯氟蝶閥(法蘭式) 連接尺寸
| 主要外形尺寸-PN16（16bar） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 [DN] |
尺寸[mm] | 執行器選配 | |||||||
| L | L1 | L2 | H | D | D1 | N-D | |||
| 50 | 108 | 165 | 150 | 265 | 120 | 125 | 4-18 | CHV-005 | CHQ-010 |
| 65 | 112 | 165 | 150 | 275 | 136.2 | 145 | 4-18 | CHV-005 | CHQ-010 |
| 80 | 114 | 165 | 150 | 285 | 160 | 160 | 8-18 | CHV-005 | CHQ-010 |
| 100 | 127 | 190 | 170 | 300 | 185 | 180 | 8-18 | CHV-010 | CHQ-020 |
| 125 | 140 | 190 | 170 | 320 | 245 | 210 | 8-18 | CHV-010 | CHQ-020 |
| 150 | 140 | 190 | 170 | 396 | 340 | 240 | 8-22 | CHV-010 | CHQ-020 |
| 200 | 152 | 270 | 220 | 430 | 415 | 295 | 12-22 | CHV-020 | CHQ-030 |
| 250 | 165 | 270 | 220 | 462 | 445 | 355 | 12-26 | CHV-040 | CHQ-040 |
| 300 | 178 | 270 | 220 | 507 | 475 | 410 | 12-26 | CHV-060 | CHQ-050 |
| 350 | 190 | 270 | 220 | 538 | 500 | 470 | 16-26 | CHV-080 | CHQ-060 |
| 400 | 216 | 270 | 220 | 570 | 530 | 525 | 16-30 | CHV-100 | CHQ-080 |
| 450 | 222 | 270 | 220 | 592 | 580 | 585 | 20-30 | CHV-120 | CHQ-100 |
| 500 | 229 | 270 | 220 | 650 | 615 | 650 | 20-33 | CHV-140 | CHQ-120 |
| 600 | 267 | 270 | 220 | 650 | 615 | 770 | 20-36 | CHV-160 | CHQ-140 |
| 700 | 292 | 270 | 220 | 650 | 615 | 840 | 24-36 | CHV-180 | CHQ-160 |
| 800 | 318 | 270 | 220 | 650 | 615 | 950 | 24-39 | CHV-200 | CHQ-180 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-D971F46電動襯氟蝶閥.PDF
