    滑道滾球式止回閥





    一、滑道滾球式止回閥 產品概述




     HQ41X滑道滾球式止回閥，采用橡膠包皮滾動球為閥瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲市關閉，不產生水錘。

   閥體采用全水流通道，流量大，阻力小，水龍頭損失比旋啟式小50%，在水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0-80℃。可安裝于水泵出水口處，以防止倒流及水錘對泵損害。

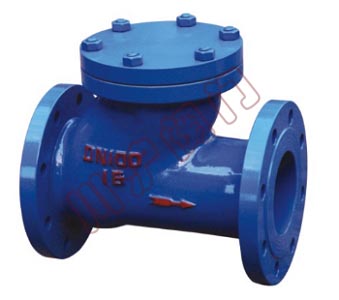

    二、滑道滾球式止回閥 產品圖片







          滑道滾球式止回閥




          滑道滾球式止回閥_HQ41X





    三、滑道滾球式止回閥 性能參數







        	項目
            參數




       	  公稱壓力
          1.0～1.6MPa




       	  公稱通徑
          50～350mm




       	  適用介質
          水及弱腐蝕性流體




       	  適用溫度
          0～80℃




       	  法蘭標準
          GB/T 17241.6 GB/T 9113




       	  試驗標準
          GB/T 13927 AP1598





    四、滑道滾球式止回閥 結構圖







          滑道滾球式止回閥結構圖





    五、滑道滾球式止回閥 連接尺寸








            DN(mm)
            50
            65
            80
            100
            125
            150
            200
            250
            300
            350




            L
            180
            200
            260
            300
            350
            400
            500
            600
            700
            800




            H
            185
            210
            245
            280
            335
            400
            495
            600
            715
            820

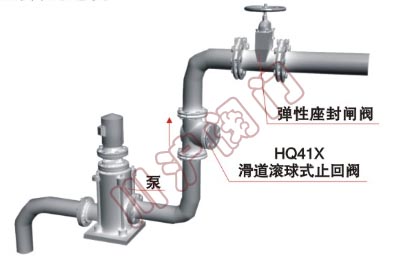

    六、滑道滾球式止回閥 典型安裝示意圖







          HQ41X_滑道滾球式止回閥_安裝示意圖







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-滑道滾球式止回閥.PDF
