    橡膠瓣止回閥



    產品展示>> 止回閥>>橡膠瓣止回閥




    一、橡膠瓣止回閥 產品概述




     HC44X系列橡膠瓣止回閥的零部件設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。閥門中的橡膠瓣由鋼板、鋼棒開關壽命可達100萬次。H44X系列橡膠瓣止回閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。
橡膠瓣止回閥主要適用于臥式安裝的排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。此閥還可以安裝在
蓄水池進出水管的旁通管上，以防止池水倒流給排水系統中。

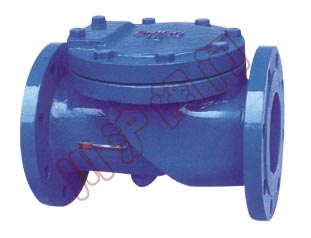

    二、橡膠瓣止回閥 產品圖片







          橡膠瓣止回閥




          橡膠瓣止回閥_H44X





    三、橡膠瓣止回閥 性能參數







          公稱壓力
          1.0
          1.6
          2.5




          殼體試驗壓力
          1.5
          2.4
          3.75




          密封試驗壓力
          1.1
          1.76
          2.75




          介質溫度
          ≤80℃




          適用介質
          清水、油品

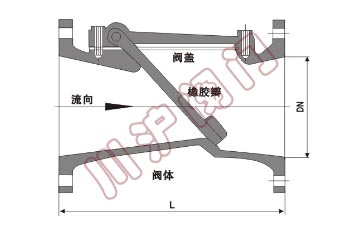

    四、橡膠瓣止回閥 結構圖







          橡膠瓣止回閥結構圖





    五、橡膠瓣止回閥 連接尺寸







          公稱通徑
          L
          H




          40
          165
          165




          50
          203
          165




          65
          216
          185




          80
          241
          200




          100
          292
          220




          125
          330
          280




          150
          356
          285




          200
          495
          340




          250
          622
          395




          300
          698
          445




          350
          787
          505




          400
          914
          565




          450
          978
          615




          500
          978
          670




          600
          1295
          780

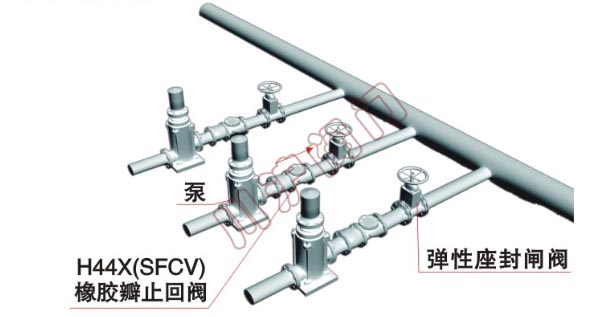

    六、橡膠瓣止回閥 典型安裝示意圖







          H44X_橡膠瓣止回閥_安裝示意圖







        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。






      下載：上海川滬閥門有限公司-產品樣本-橡膠瓣止回閥.PDF
