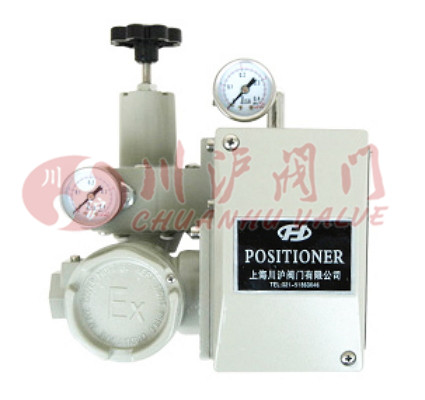

    HEP型定位器






    一、HEP型定位器 產品概述




     上海川滬閥門有限公司提供HEP型定位器，HEP系列電-氣閥門定器是引進國外先進技術，而開發成功的高精度、高穩定、高可靠性的高性能產品，其技術性能均達到國外同類產品水平。它是調節閥的主要附件，它能把調節器輸出的電流信號轉換成驅動氣動調節閥的氣源信號，與調節閥配套使用，可以克服閥桿摩擦力和閥芯的不平衡力，提高調節閥響應速度，從而保證調節閥按照調節器的輸出信號正確定位。定位器也可安裝在0~90°轉角的RC執行機構上，控制旋轉式調節閥的動作。HEP定位器有六種型號，有兩種結構型式，型號數字后加RC表示角行程定位器，無RC表示直行程定位器。



    二、HEP型定位器 型號規格







          HEP型定位器
          HEP型定位器




          HEP型閥門定位器

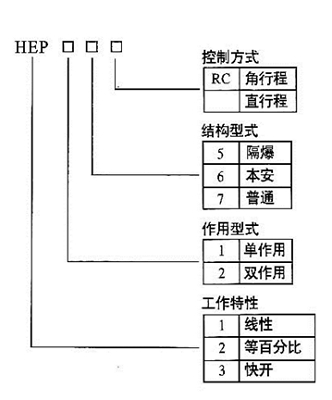

          HEP型閥門定位器(型號編制說明)






    三、HEP型定位器 型號規格







          項目
          直行程
          角行程




          單作用
          雙作用
          單作用
          雙作用




          隔爆
          本安
          普通
          隔爆
          本安
          普通
          隔爆
          本安
          普通
          隔爆
          本安
          普通




          HEP
          -15
          -16
          -17
          -25
          -26
          -27
          -15RC
          -16 RC
          -17 RC
          -25 RC
          -26 RC
          -27 RC




          防爆標志
          EXdIICT6
          EXiaIICT6

          EXdIICT6
          EXiaIICT6

          EXdIICT6
          EXiaIICT6

          EXdIICT6
          EXiaIICT6





          防護等級
          IP65




          使用場所
          防爆型適用于GB3836.1-2000(爆炸性氣體環境用電氣設備第1部分:通知要求)表B




          規定的相應爆炸混合物的場所




          普通型適用于非危險場所





    四、HEP型定位器 結構說明

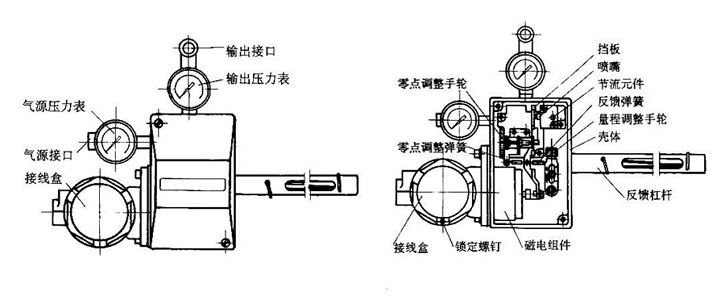

          HEP定位器結構圖






      HEP電氣閥門定位器由下列各部件組成；把電信號轉換成機械位移的電磁組件，把位移轉變成噴嘴背壓的噴嘴擋板機構，放大噴嘴背壓的繼電器，對輸出壓力進行反饋的反饋杠桿機構，及調整行程的調節件。




      HEP定位器的工作是基于力平衡原理，在定位器處于穩定狀態時，其反饋回路與力平衡系統處于平衡狀態。當輸入信號、閥桿摩力或流體作用力發生變化，磁電組件的作用力與因閥桿位置變化引起反饋回路產生的作用力就處于不平衡狀態，定位器調節執行機構氣室壓力，其結果使反饋回路以處于平衡狀態，閥桿停留在新的位置又與定位器輸入信號相對應



    五、HEP型定位器 技術參數







          輸入信號（DC mA）
          輸入信號電源電壓
          輸入阻抗Ω
          備注




          標準
          4~20
          DC23~27.5V
          250
          本安型須經過安全柵




          其它
          4~12、12~20




          10~50、5~25
          100
          不適用本安型





    氣源壓力：單作用0.14~0.16MPa 0.17~0.5MPa；雙作用：0.2~0.4MPa 0.41~0.7MPa；

耗氣量：5NL/min（當氣源壓力在0.14MPa時）；大流量：140NL/min（當氣源壓力在0.14MPa時）

環境溫度：普通型-40~+80℃；防爆型-20~+60℃；環境濕度：10~90%RH

精度：全行程≤±1%；回差：全行程≤1%；死區：全行程≤0.4%；特性：線性（可改變成快開、等百分比）

大行程速度：4mm/秒（配ZHA/B-22G型執行機構時）；行程范圍：12~100mn、轉角0~90°

電氣接口：G1/2"；氣管連接：Rc1/4卡套式（Ф6或Ф6管）；安裝方式：側裝；重量：3.5Kg




        注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
