一、低溫閘閥 產品概述

上海川滬閥門有限公司生產的DZ40Y 低溫閘閥，低溫閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
特點：
1、上游端開泄放孔防止中腔異常升壓。
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封。
3、根據工作溫度合理選用填料，墊片等零件的材料。
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標。
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要。
適用場景:
DZ40Y 型低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。

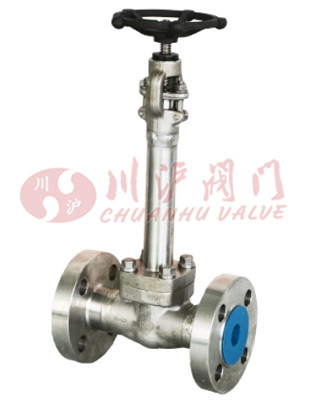

二、低溫閘閥 產品圖片

低溫閘閥(不銹鋼法蘭連接)

三、低溫閘閥 主要技術參數

型號		DZ40Y-16	DZ40Y-25
工作壓力（MPa）		1.6	2.5
適用溫度（℃）		LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196
材料	閥體、閘板、閥蓋、支架	LC3、LCB、LCC、1Cr18Ni9Ti
	填料	浸四氟乙烯石棉繩
	手輪	QT450-10
	閥桿螺母	ZCuA110Fe3
	閥桿	1Cr18Ni9Ti
	墊片	低溫石棉

四、低溫閘閥 執行標準

設計與制造	結構長度	連接法蘭	檢驗與試驗
GB/T 12234	GB/T 12221	JB/T 79	JB/T 9092

五、低溫閘閥 性能規范

型號		DZ40Y-16	DZ40Y-25
公稱壓力（MPa）		1.6	2.5
密封試驗壓力（MPa）		1.76	2.75
殼體試驗壓力（MPa）		2.4	3.75
適用溫度（℃）		LC3≥-101℃，316SS≥－196℃
材料	閥體、閘板、閥蓋、支架	LC3,316SS
	填料	浸四氟乙烯石棉繩
	手輪	QT450-10
	閥桿螺母	ZCuA110Fe3
	閥桿	316SS
	墊片	低溫石棉

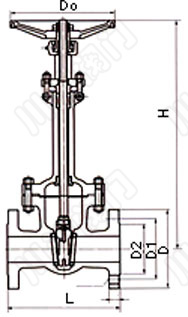

六、低溫閘閥 結構圖

七、低溫閘閥 連接尺寸

低溫閘閥外形尺寸

公稱通徑	主要外形尺寸和連接尺寸
	L	D	D1	D2	b	Z-d	H	D0
DZ40Y-16
20	150	105	75	55	14	4-14	320	140
25	160	115	85	65	14	4-14	350	160
32	180	135	100	78	16	4-18	385	180
40	200	145	110	85	16	4-18	420	200
50	250	160	125	100	16	4-18	540	240
65	270	180	145	120	18	4-18	610	240
80	280	195	160	135	20	8-18	690	280
100	300	215	180	155	20	8-18	780	300
125	325	245	210	185	22	8-18	930	320
150	350	280	240	210	24	8-23	980	360
200	400	335	295	265	26	12-23	1180	400
250	450	405	355	320	30	12-25	1390	450
300	500	460	410	375	30	12-25	1620	560
DZ40Y-25
20	150	105	75	55	16	4-14	320	140
25	160	115	85	65	16	4-14	350	160
32	180	135	100	78	18	4-18	385	180
40	200	145	110	85	18	4-18	420	200
50	250	160	125	100	20	4-18	540	240
65	270	180	145	120	22	8-18	610	240
80	280	195	160	135	22	8-18	690	280
100	300	230	190	160	24	8-23	780	300
125	325	270	220	188	28	8-25	930	320
150	350	300	250	218	30	8-25	980	360
200	400	360	310	278	34	12-25	1180	400
250	450	425	370	332	36	12-30	1390	450
300	500	485	430	390	40	16-30	1620	560

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-低溫閘閥.PDF

低溫閘閥鏈接：http://www.yhshare.com/products/diwenfamen/dz40y.html
