三片式電動卡箍球閥
一、三片式電動卡箍球閥 產品概述
上海川滬閥門有限公司生產的三片式電動卡箍球閥由三段閥體，中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截斷或接通管路中的介質，閥座采用彈性密封結構，啟閉輕松密封可靠?？梢造`活的控制閥門開關（配開關型電動執行機構）和調節流量大?。ㄅ湔{節型電動執行機構）。
型號：
CHQ981F、CHQ981PPL、CHQ981N
特點：
1、卡箍連接拆裝方便、適用需要經常清潔的工況下。
2、安裝簡便，能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
適用場景:
三片式電動卡箍球閥廣泛適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
二、三片式電動卡箍球閥 產品圖片
 |
 |

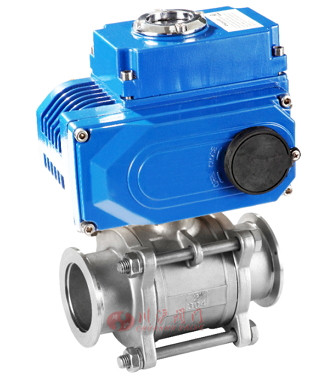

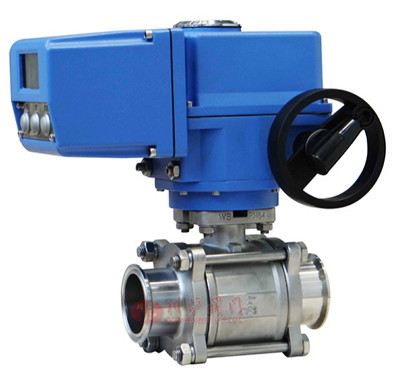

| 三片式電動卡箍球閥 | 三片式電動卡箍球閥 |
三、三片式電動卡箍球閥 主要零部件材料
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
四、三片式電動卡箍球閥 技術參數
| 公稱通徑 | 15～100mm |
|---|---|
| 公稱壓力 | PN1.6、2.5、4.0MPa |
| 閥體材質 | 碳鋼、304、316、316L |
| 球體材質 | 304/316/316L不銹鋼 |
| 閥桿材質 | 304/316/316L不銹鋼 |
| 閥座密封 | PTFE |
| 溫 度 | PTFE≤150℃ |
| 連接型式 | 卡箍式、快裝式 |
| 適用介質 | 水、氣體、油品等 |
| 特 點 | 密封好、使用壽命長 |
五、三片式電動卡箍球閥 執行器參數
| 執行器類別 | CHV系列執行器參數 | CHQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||

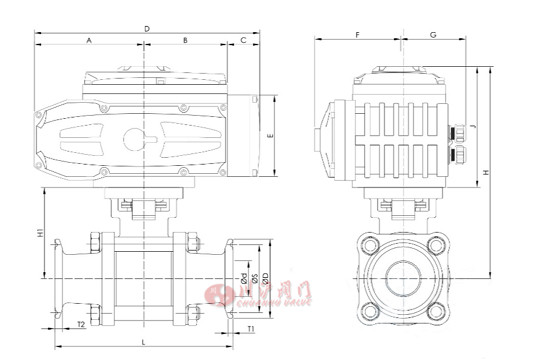

六、三片式電動卡箍球閥 結構圖
 |
七、三片式電動卡箍球閥 連接尺寸
| 公稱通徑DN | L | T1 | T2 | φd | φS | φD | H1 | H | A | B | C | D | E | F | G | J | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 1/2" | 99 | ■ | 3.63 | 15 | 50.4 | 25 | 42 | 168 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
| DN20 | 3/4" | 104 | ■ | 3.63 | 20 | 50.4 | 25 | 48.5 | 168 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
| DN25 | 1" | 119 | 28.5 | 4.75 | 25 | 43.6 | 50.4 | 58.5 | 168 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
| DN32 | 1-1/4" | 126 | 28.5 | ■ | 32 | 43.6 | 50.4 | 63 | 175 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
| DN40 | 1-1/2" | 144 | 28.5 | ■ | 38 | 43.6 | 50.4 | 71 | 183 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
| DN50 | 2" | 156 | 28.5 | ■ | 50 | 56.3 | 63.9 | 78 | 188 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
| DN65 | 2-1/2" | 190 | 28.5 | ■ | 65 | 70.6 | 77.4 | 100 | 199 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
| DN85 | 3" | 220 | 28.5 | ■ | 76 | 83.3 | 90.0 | 109 | 210 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
| DN100 | 4" | 270 | 28.5 | ■ | 100 | 110.3 | 118.9 | 140 | 268 | 152 | 116 | 45 | 313 | 114 | 67 | 117 | 167 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-三片式電動卡箍球閥.PDF
