一、電動排渣閘閥 產品概述
上海川滬閥門有限公司生產的PZ941H、PZ941Y 電動排渣閘閥，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流作用。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 5°, 介質溫度不高時為 425℃ 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
PZ941H型電動鋼制法蘭排渣閘閥驅動方式為電動,連接方式為法蘭連接,閘板為明桿楔式剛性單閘板，閥座密封面材料為碳素鋼堆焊鐵基合金，公稱壓力為PN10～PN63，閥體材料為碳素鋼，具有排渣功能的閘閥。
二、電動排渣閘閥 產品圖片
 |
| 電動排渣閘閥_PZ941H、PZ941Y |
三、電動排渣閘閥 產品型號
| 閥體材質 |
型號 |
| 碳鋼 |
PZ941H、PZ941Y-16C,PZ941H、PZ941Y-25C,PZ941H、PZ941Y-40C,PZ941H、PZ941Y-63C |
| 不銹鋼 |
PZ941H、PZ941Y-16P,PZ941H、PZ941Y-25P,PZ941H、PZ941Y-40P,PZ941H、PZ941Y-63P |
四、電動排渣閘閥 零部件材料
| 型號 |
材料 |
| 閥體、閥蓋 |
閘板 |
閥體密封圈 |
閥桿 |
墊片 |
填料 |
| PZ941H-16C |
碳素鋼 |
碳素鋼堆焊鐵基合金 |
鉻不銹鋼 |
橡膠石棉板 |
石棉石墨 |
| PZ941H-25 |
| PZ941H-40 |
| PZ941H-63 |
五、電動排渣閘閥 主要技術參數
| 型號 |
PN |
工作壓力/MPa |
適用介質 |
適用溫度/℃ |
| PZ941H-16C |
16 |
1.6 |
灰渣水混合物 |
≤100 |
| PZ941H-25 |
25 |
2.5 |
（灰水比 1:1.5，最大粒度 ≤50mm） |
| PZ941H-40 |
40 |
4 |
|
| PZ941H-63 |
63 |
6.3 |
|

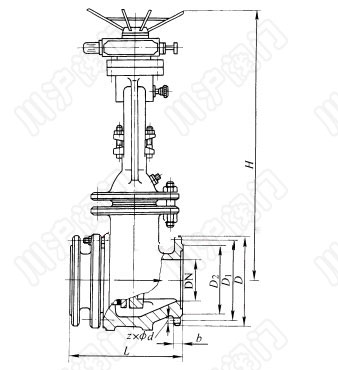

六、電動排渣閘閥 結構圖
七、電動排渣閘閥 連接尺寸
PZ941H-16型電動鋼制法蘭排渣閘閥外形結構尺寸
| DN |
L |
D |
D1 |
D2 |
b |
z×φd |
H |
電動裝置型號 |
公稱轉矩/N·m |
電動機功率/kW |
重量/kg |
| 50 |
250 |
165 |
125 |
99 |
20 |
4×φ18 |
585 |
DZ20 |
200 |
0.37 |
94 |
| 80 |
280 |
200 |
160 |
132 |
20 |
8×φ18 |
910 |
DZ20 |
200 |
0.37 |
112 |
| 100 |
300 |
220 |
180 |
156 |
22 |
8×φ18 |
1080 |
DZ20 |
200 |
0.37 |
140 |
| 150 |
350 |
285 |
240 |
211 |
24 |
8×φ22 |
1200 |
DZ30 |
300 |
0.55 |
195 |
| 200 |
400 |
340 |
295 |
266 |
24 |
8×φ22 |
1312 |
DZ30 |
300 |
0.55 |
260 |
| 250 |
450 |
395 |
350 |
319 |
26 |
12×φ22 |
1400 |
DZ45 |
450 |
1.5 |
374 |
| 300 |
500 |
445 |
400 |
370 |
26 |
12×φ22 |
1540 |
DZ60 |
600 |
2.2 |
455 |
| 350 |
550 |
505 |
460 |
429 |
26 |
16×φ22 |
1700 |
DZ60 |
600 |
2.2 |
648 |
| 400 |
600 |
565 |
515 |
480 |
28 |
16×φ26 |
1850 |
DZ120 |
1200 |
3 |
960 |
| 450 |
650 |
615 |
565 |
530 |
28 |
20×φ26 |
2060 |
DZ120 |
1200 |
3 |
1280 |
| 500 |
700 |
670 |
620 |
582 |
30 |
20×φ26 |
2270 |
DZ1800 |
1800 |
5.5 |
1740 |
PZ941H-25型電動鋼制法蘭排渣閘閥外形結構尺寸
| DN |
L |
D |
D1 |
D2 |
b |
z×φd |
H |
電動裝置型號 |
公稱轉矩/N·m |
電動機功率/kW |
重量/kg |
| 50 |
250 |
165 |
125 |
102 |
20 |
4×φ18 |
585 |
DZ20 |
200 |
0.37 |
99 |
| 80 |
280 |
200 |
160 |
133 |
22 |
8×φ18 |
910 |
DZ20 |
200 |
0.37 |
118 |
| 100 |
300 |
235 |
190 |
158 |
24 |
8×φ22 |
1080 |
DZ20 |
200 |
0.37 |
147 |
| 150 |
350 |
300 |
250 |
212 |
30 |
8×φ26 |
1200 |
DZ30 |
300 |
0.55 |
204 |
| 200 |
400 |
360 |
310 |
278 |
34 |
12×φ26 |
1312 |
DZ30 |
300 |
0.55 |
270 |
| 250 |
450 |
425 |
370 |
335 |
36 |
12×φ30 |
1400 |
DZ45 |
450 |
1.5 |
383 |
| 300 |
500 |
485 |
430 |
390 |
40 |
16×φ30 |
1540 |
DZ60 |
600 |
2.2 |
278 |
| 350 |
550 |
555 |
490 |
450 |
44 |
16×φ33 |
1700 |
DZ60 |
600 |
2.2 |
680 |
| 400 |
600 |
620 |
550 |
505 |
48 |
16×φ36 |
1850 |
DZ120 |
1200 |
3 |
1008 |
| 450 |
650 |
670 |
600 |
555 |
50 |
20×φ36 |
2060 |
DZ120 |
1200 |
3 |
1344 |
| 500 |
700 |
730 |
660 |
615 |
52 |
20×φ36 |
2270 |
DZ180 |
1800 |
5.5 |
1883 |
PZ941H-40型電動鋼制法蘭排渣閘閥外形結構尺寸
| DN |
L |
D |
D1 |
D2 |
b |
z×φd |
H |
電動裝置型號 |
公稱轉矩/N·m |
電動機功率/kW |
重量/kg |
| 50 |
250 |
165 |
125 |
88 |
20 |
4×φ18 |
590 |
DZ20 |
200 |
0.37 |
132 |
| 80 |
310 |
200 |
160 |
121 |
22 |
8×φ18 |
810 |
DZ20 |
200 |
0.37 |
156 |
| 100 |
350 |
235 |
190 |
150 |
24 |
8×φ22 |
980 |
DZ20 |
200 |
0.37 |
195 |
| 150 |
450 |
300 |
250 |
204 |
30 |
8×φ26 |
1090 |
DZ30 |
300 |
0.55 |
268 |
| 200 |
550 |
375 |
320 |
260 |
38 |
12×φ30 |
1340 |
DZ60 |
600 |
2.2 |
392 |
| 250 |
650 |
450 |
382 |
313 |
42 |
12×φ33 |
1340 |
DZ60 |
600 |
1.5 |
465 |
| 300 |
750 |
515 |
450 |
364 |
46 |
16×φ33 |
1660 |
DZ90 |
900 |
3 |
558 |
| 350 |
850 |
580 |
510 |
422 |
52 |
16×φ36 |
1596 |
DZ90 |
900 |
3 |
680 |
| 400 |
950 |
660 |
585 |
474 |
58 |
16×φ39 |
1780 |
DZ180 |
1800 |
5.5 |
768 |
| 450 |
1050 |
685 |
610 |
524 |
60 |
16×φ39 |
1915 |
DZ180 |
1800 |
5.5 |
856 |
| 500 |
1150 |
755 |
670 |
576 |
62 |
20×φ42 |
2060 |
DZ250 |
2500 |
5.5 |
950 |
PZ941H-63型電動鋼制法蘭排渣閘閥外形結構尺寸
| DN |
L |
D |
D1 |
D2 |
b |
z×φd |
H |
電動裝置型號 |
公稱轉矩/N·m |
電動機功率/kW |
重量/kg |
| 50 |
250 |
180 |
135 |
88 |
26 |
4×φ22 |
720 |
DZ20 |
200 |
0.37 |
154 |
| 80 |
310 |
215 |
170 |
121 |
30 |
8×φ22 |
810 |
DZ20 |
200 |
0.37 |
180 |
| 100 |
350 |
250 |
200 |
150 |
30 |
8×φ26 |
980 |
DZ20 |
200 |
0.37 |
218 |
| 150 |
450 |
345 |
280 |
204 |
38 |
8×φ33 |
1090 |
DZ30 |
300 |
0.55 |
287 |
| 200 |
550 |
415 |
345 |
260 |
44 |
12×φ36 |
1340 |
DZ60 |
600 |
2.2 |
410 |
| 250 |
650 |
470 |
400 |
313 |
48 |
12×φ36 |
1468 |
DZ60 |
600 |
2.2 |
498 |
| 300 |
750 |
530 |
460 |
364 |
54 |
16×φ36 |
1660 |
DZ90 |
900 |
3 |
600 |
| 350 |
850 |
600 |
525 |
422 |
60 |
16×φ39 |
1596 |
DZ90 |
900 |
3 |
684 |
| 400 |
950 |
670 |
585 |
474 |
66 |
16×φ42 |
1780 |
DZ180 |
1800 |
5.5 |
772 |
| 450 |
1050 |
715 |
630 |
524 |
70 |
20×φ42 |
1915 |
DZ180 |
1800 |
5.5 |
860 |
| 500 |
1150 |
800 |
705 |
576 |
76 |
20×φ48 |
2060 |
DZ250 |
2500 |
5.5 |
948 |
八、電動排渣閘閥 安裝說明
1.電動閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2.電動閘閥通常采用法蘭連接，特殊場合也有用焊接連接的。
3.對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4.電動閘閥是截?cái)嚅y，密封性能不及截止閥。閘閥主要"職責"是"斷流"，以及以最小的阻力："續流"。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
5.電動閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
6.初次通電時應注意電源的相序,正確的操作方法是將閘閥手動開至中間位置,然后再點動操作開關閥門,將閥門的行程調整好后(具體的調整方法聯系廠家),方可正常運行。
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。
